重难点

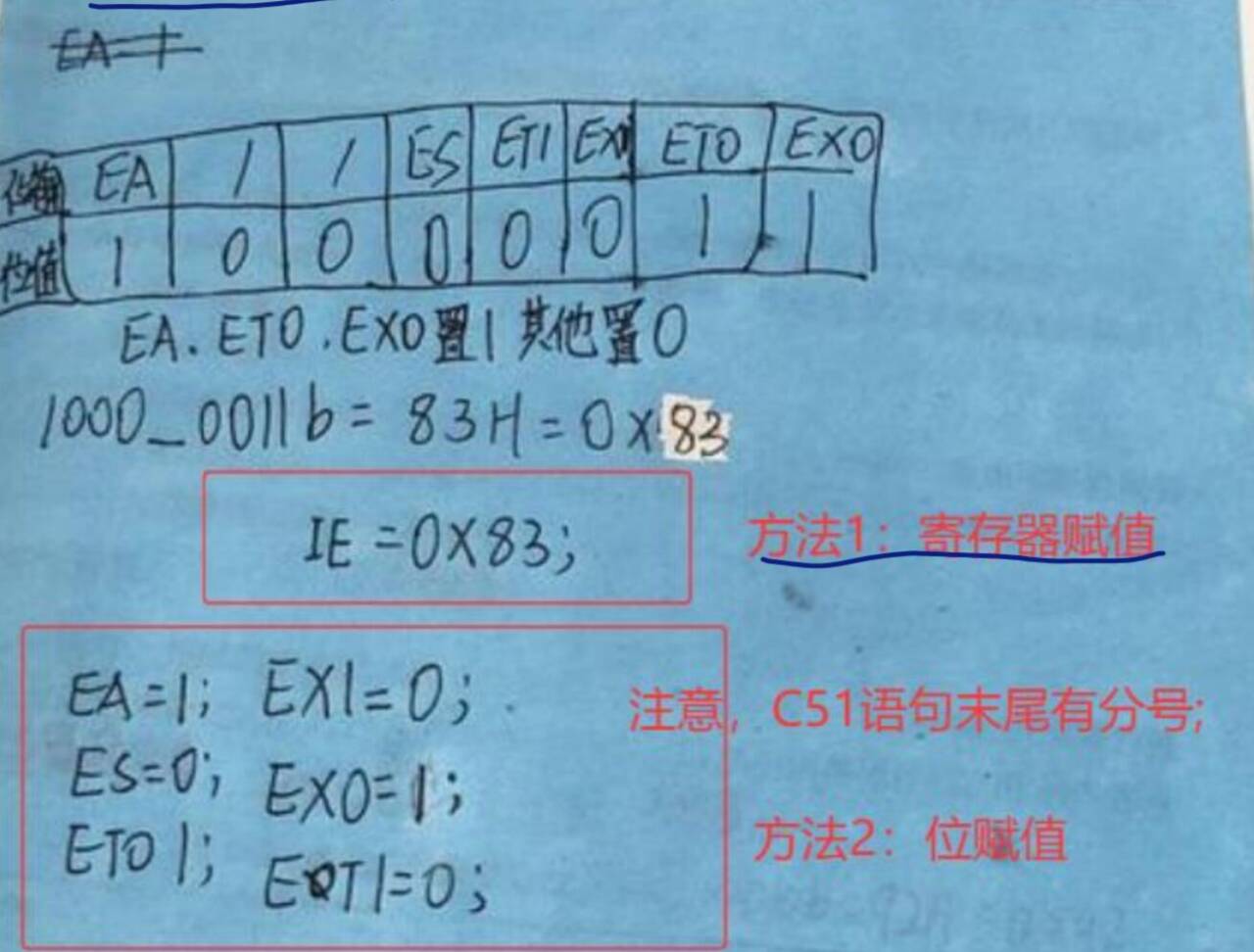

1、中断配置 — IE 寄存器

题目：配置 IE 寄存器，要求使能外部中断 0、定时器 T0 中断，其余全部禁用，写出分析过程与 C51 代码。

IE 寄存器位定义：

位地址	0AFH	0AEH	0ADH	0ACH	0ABH	0AAH	0A9H	0A8H
符号	EA	—	—	ES	ET1	EX1	ET0	EX0

分析：

• EA：总中断开关 → 1
• EX0：外部中断 0 → 1
• ET0：定时器 0 中断 → 1
• ES、ET1、EX1、保留位：全部 → 0

两种写法：

// 写法1：直接赋值
IE = 0x83;

// 写法2：位操作（更清晰）
EA = 1;
EX0 = 1;
ET0 = 1;

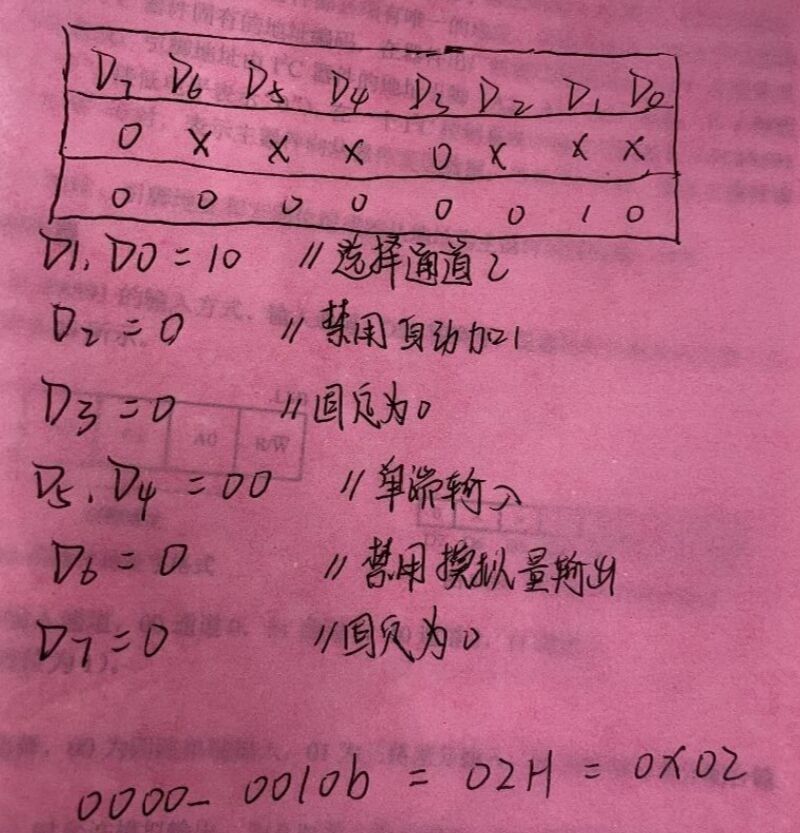

2、PCF8591 控制字节推导

题目：PCF8591 控制寄存器：通道 2、禁用自动加 1、单端输入、禁止 DA 模拟输出，推导控制字节。

位定义：

位	D7	D6	D5	D4	D3	D2	D1	D0
功能	固定0	DA输出	输入模式	输入模式	固定0	自动递增	通道选择	通道选择
取值	0	0=禁止	00=单端	—	0	0=关闭	10=CH2	—

逐位赋值：

• D7 = 0（固定）
• D6 = 0（禁止 DA）
• D5D4 = 00（单端输入）
• D3 = 0（固定）
• D2 = 0（关闭自动加 1）
• D1D0 = 10（通道 2）

控制字节：0x02

3、定时器 T1 — LED 每 30ms 翻转（12MHz，方式 1）

题目：定时器 T1 方式 1 定时中断，P1 口 LED0～LED7 每 30ms 翻转闪烁，晶振 12MHz。

分析：

• 12MHz 晶振 → 机器周期 = 1μs
• 方式 1 最大定时 = 65536μs
• 定时 30ms = 30000μs
• 初值 = 65536 − 30000 = 35536

TH1 = 35536 / 256;
TL1 = 35536 % 256;

完整代码：

#include <reg51.h>
#define LED P1

#define TL1_X  (65536 - 30000) % 256
#define TH1_X  (65536 - 30000) / 256

void main(void)
{
    TMOD = 0x10;   // T1 方式 1，16 位定时器
    TL1 = TL1_X;
    TH1 = TH1_X;
    EA = 1;        // 开总中断
    ET1 = 1;       // 使能 T1 中断
    TR1 = 1;       // 启动 T1
    while(1);      // 主循环等待中断
}

void isr_t1(void) interrupt 3   // T1 中断号 = 3
{
    TL1 = TL1_X;   // 方式 1 必须手动重装初值
    TH1 = TH1_X;
    LED = ~LED;    // 翻转所有 LED
}

---

4、串口编程 — A 每 100ms 发送学号后两位（11.0592MHz，9600bps）

题目：51A、51B 串口通信，A 每 100ms 发送 1 字节（学号后两位）；晶振 11.0592MHz，波特率 9600，T1 方式 2。

分析：

• 11.0592MHz → 波特率 9600 时 T1 初值 = 0xFD
• T1 方式 2（8 位自动重装）
• SCON = 0x50（方式 1，允许接收）

完整代码：

#include <reg51.h>

void delayms(unsigned int n)
{
    unsigned int i, j;
    for(i = 0; i < n; i++)           // 循环 n 次，每次 1ms
        for(j = 0; j < 123; j++);
}

void main(void)
{
    SCON = 0x50;   // 串口方式 1，REN=1 允许接收
    TMOD = 0x20;   // T1 定时方式 2，8 位自动重装
    TL1 = 0xFD;
    TH1 = 0xFD;    // 9600bps @ 11.0592MHz
    TR1 = 1;       // 启动 T1 产生波特率

    while(1)
    {
        SBUF = 23;           // 发送学号后两位（自行替换）
        while(TI == 0);      // 等待发送完成
        TI = 0;              // 软件清零发送标志
        delayms(100);        // 间隔 100ms
    }
}

---

5、定时器 T0 — P1.0 输出 1s 周期方波（12MHz，方式 1）

题目：晶振 12MHz，T0 方式 1，P1.0 输出周期 1s 方波（高/低电平各 500ms）。

分析：

• 单次最大定时 65.536ms，需分多次
• 定 50ms × 10 次 = 500ms 翻转一次
• 初值 = 65536 − 50000 = 15536

完整代码：

#include <reg51.h>
sbit P10 = P1^0;

#define TL0_X  (65536 - 50000) % 256
#define TH0_X  (65536 - 50000) / 256

void main(void)
{
    TMOD = 0x01;   // T0 方式 1，16 位定时器
    TL0 = TL0_X;
    TH0 = TH0_X;
    EA = 1;        // 开总中断
    ET0 = 1;       // 使能 T0 中断
    TR0 = 1;       // 启动 T0
    while(1);      // 主循环等待中断
}

void isr_t0(void) interrupt 1   // T0 中断号 = 1
{
    static unsigned char count = 0;

    TL0 = TL0_X;   // 方式 1 必须手动重装初值！
    TH0 = TH0_X;
    count++;

    if(count >= 10)   // 50ms × 10 = 500ms
    {
        P10 = ~P10;    // 翻转输出
        count = 0;
    }
}

关键提醒：方式 1 不是自动重装，每次中断必须手动重装 THx/TLx！方式 2 才是自动重装。
