51 显示接口

数码管结构

LED 数码管由 8 个发光二极管 组成：7 个长条形排列成"日"字形 + 1 个圆点作小数点。 每段命名：a, b, c, d, e, f, g, h（h 为小数点）

共阴极 与 共阳极

共阴极：公共端 COM 接地（GND），段控脚输出高电平时对应段点亮。驱动方式为拉电流。常见型号如 LC5011。

共阳极：公共端 COM 接高电平（VCC），段控脚输出低电平时对应段点亮。驱动方式为灌电流。常见型号如 LA5011。

51 单片机驱动共阳数码管更合适（灌电流驱动能力强）。

• com0～com3：4 个公共端（位选），决定哪个数码管亮
• a～h：8 段线（段选），决定显示什么数字
• 4 位数码管共用段线，通过轮流选通 COM 端实现多位显示

---

字段码（段码）

以共阳极为例，段控脚输出低电平对应段亮：

字符	0	1	2	3	4	5	6	7	8	9
共阳段码	0xC0	0xF9	0xA4	0xB0	0x99	0x92	0x82	0xF8	0x80	0x90
共阴段码	0x3F	0x06	0x5B	0x4F	0x66	0x6D	0x7D	0x07	0x7F	0x6F

共阴 = ~共阳（按位取反）

C 语言数组：unsigned char code seg[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

---

静态显示 vs 动态显示

动态显示代码示例

显示可以记江科大这个

unsigned char Number[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F, 0x40, 0x00};

// 数码管显示子函数
void Display(unsigned char Location, Num)
{
	switch (Location)
	{
	case 1: P2_2=0; P2_1=0; P2_0=0; break;
	case 2: P2_2=0; P2_1=0; P2_0=1; break;
	case 3: P2_2=0; P2_1=1; P2_0=0; break;
	case 4: P2_2=0; P2_1=1; P2_0=1; break;
	case 5: P2_2=1; P2_1=0; P2_0=0; break;
	case 6: P2_2=1; P2_1=0; P2_0=1; break;
	case 7: P2_2=1; P2_1=1; P2_0=0; break;
	case 8: P2_2=1; P2_1=1; P2_0=1; break;
	}
	P0 = Number[Num]; // 段码输出
    //静态没有下面两个
	Delay(1);				 // 显示一段时间
	P0 = 0x00;				 // 段码清0，消影
}

让 8 个数码管显示 1～8：

#include <reg52.h>
#define uchar unsigned char

// 0~9 共阴极段码
uchar code seg[] ={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

uchar dis[8];  // 显示数组

void delayms(uchar ms)
{
    uchar i;
    while(ms--)
        for(i = 0; i < 123; i++);
}

void display(void)
{
    uchar i;
    for(i = 0; i < 8; i++)
    {
        P0 = seg[dis[i]];   // 段码
        P2 = i;             // 位选（恰好等于循环变量）
        delayms(1);         // 每位亮 1ms
    }
}

void main(void)
{
    while(1)
    {
        dis[0]=1; dis[1]=2; dis[2]=3; dis[3]=4;
        dis[4]=5; dis[5]=6; dis[6]=7; dis[7]=8;
        display();
    }
}

LCD1602（简介）

• 16 字符 × 2 行字符型液晶显示模块
• 通过 8 位数据线 + 3 根控制线（RS、RW、E）操作
• 内置字符发生器 ROM（CGROM），存有 192 个常用字符点阵
• 初始化流程：送功能设置命令 0x38 → 显示开 0x0C → 输入模式 0x06 → 清屏 0x01

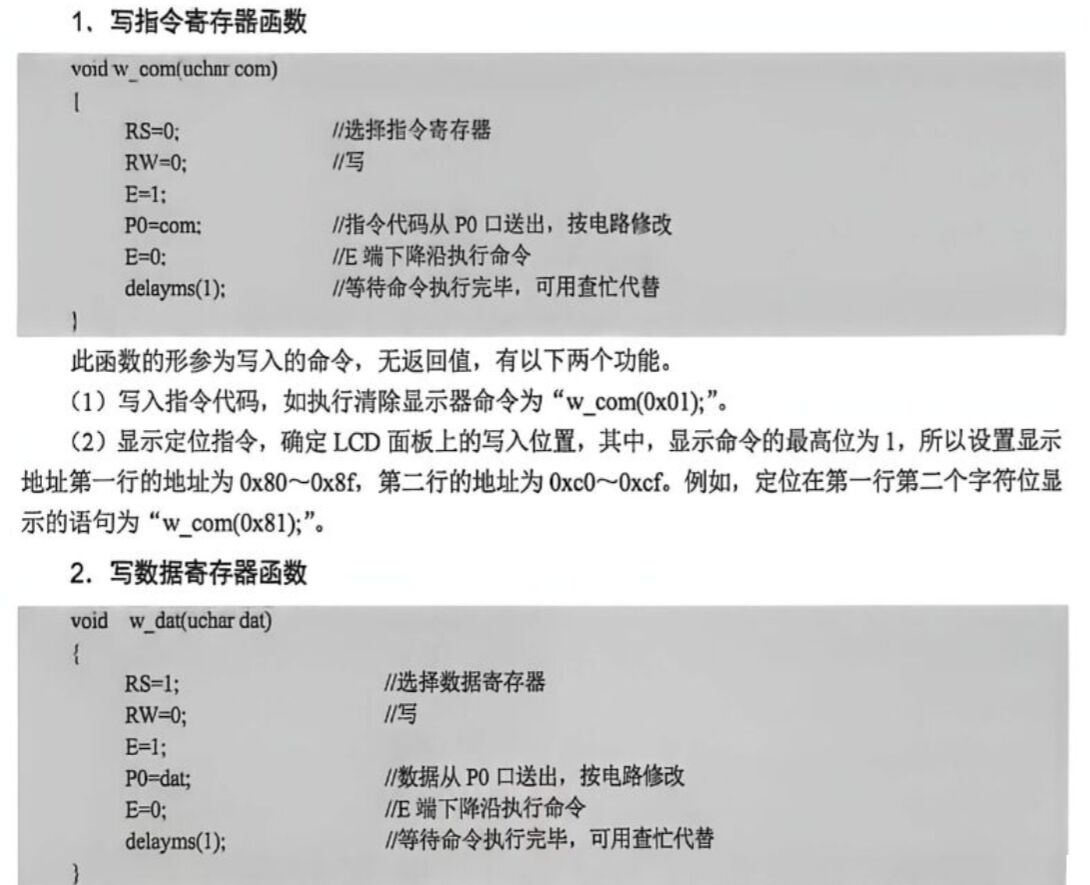

// 写指令
void w_com(uchar com)
{
    RS = 0; RW = 0;
    E = 1; P0 = com; E = 0;
    delayms(1);
}

// 写数据
void w_dat(uchar dat)
{
    RS = 1; RW = 0;
    E = 1; P0 = dat; E = 0;
    delayms(1);
}

// LCD 初始化
void lcd_ini(void)
{
    delayms(10);
    w_com(0x38);    // 8 位口，2 行，5×7 点阵
    delayms(10);
    w_com(0x0C);    // 开显示，关光标
    delayms(10);
    w_com(0x06);    // 右移，地址加 1
    delayms(10);
    w_com(0x01);    // 清屏
    delayms(10);
    w_com(0x38);
    delayms(10);
}

w_com():命令，位置；w_dat();数据

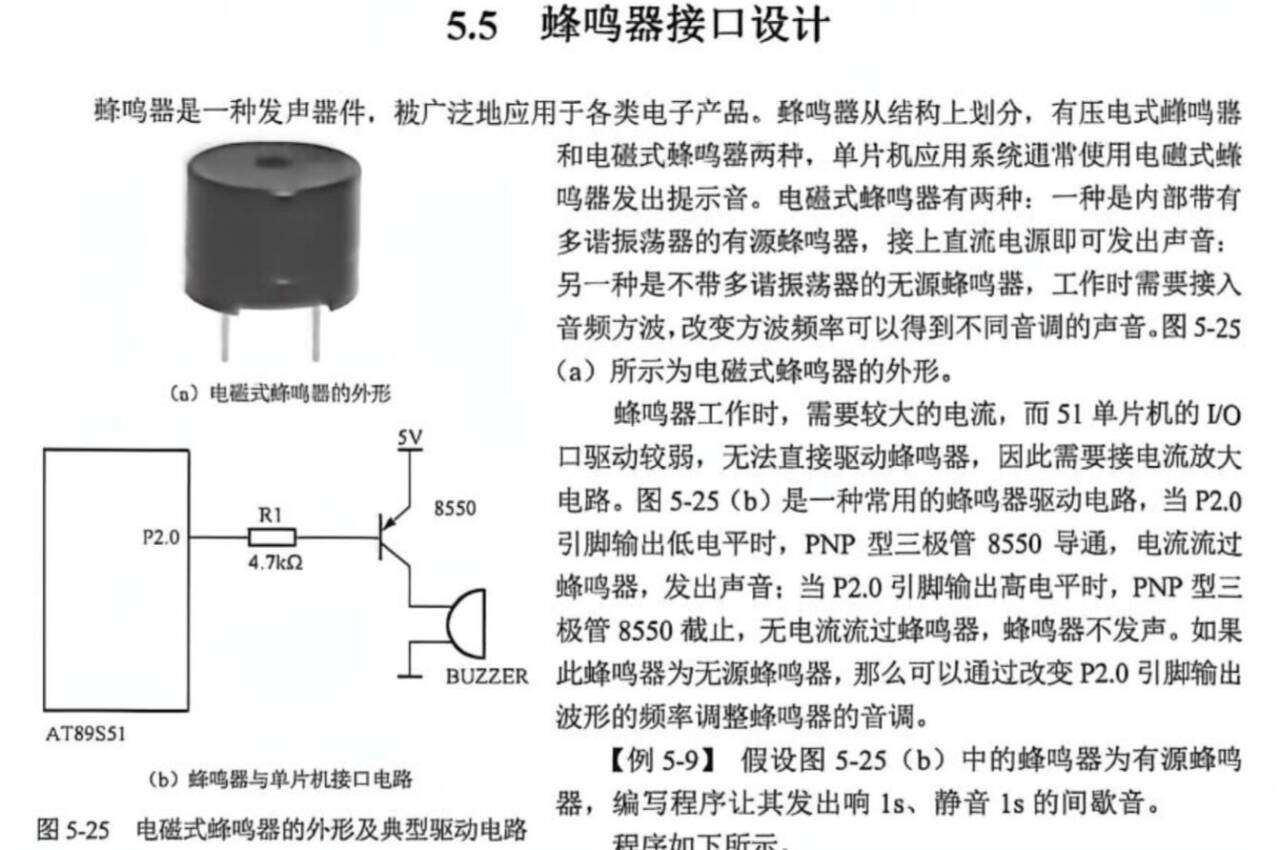

蜂鸣器看，有源，无源，特性
