刷题1

画图：51系列单片机最小系统应至少包括单片机芯片、晶振电路、复位电路、电源等部分，请在图一将最小系统补充完整。

一、填空题

1、图一中LED在所接I/O口输出 低（高或低）电平时点亮，输出 高（高或低）电平时熄灭。

2、图一中 S1、S2两个按键，按下时 I/O口将检测到 低（高或低）电平，没按下时则检测到 高（高或低）电平。

3、按键具有机械抖动，可以使用 硬件 消抖和 软件 消抖方法来消除抖动，单片机控制系统中一般常用 ==软件消抖== 方法，具体通过延时再确认来实现。

4、51单片机有 2 个中断优先级。对于INT0与INT1两个中断，已知IP=0，则其中优先级较高的是 ==INT0==；若已知PX0=0，PX1=1，则其中优先级较高的是 ==INT1==。

5、51单片机有 INT0与 INT1两个外部中断，支持两种中断触发方式，分别为 低电平 触发和 下降沿 触发。

6、定时/计数器 T0的工作方式 2为 8 位初值自动重装定时/计数器。计数值存于 TL0 寄存器，初值存于 TH0 寄存器。当计数溢出时，T0中断标志位 ==TF0== 由硬件自动置 1。

7、串口一共有 4 种工作方式。当设置串口为工作方式1时，TXD(P3.1) 引脚为串口发送引脚，RXD(P3.0) 引脚为串口接收引脚。串口波特率由定时器 T1 提供，通常将该定时器设置为定时器工作方式 ==2==。

8、串口通过一个8位的特殊功能寄存器 SBUF 收发数据。将数据写入此寄存器可将数据通过串口 ==发送==（填发送或接收）。

9、RI 为串口接收中断标志位，为1表示收到一帧数据；TI 为串口发送标志位，为1表示一帧数据发送完成。

10、串口在工作方式1下，数据帧包括 1 位起始位，8 位数据位，1 位停止位。

11、PCF8591使用 I2C 总线与 51单片机通信，其中，SCL 引脚为串行时钟输入，由 51单片机引脚 P1.1 提供。SDA引脚为串行数据输入输出，连接到51单片机的 P1.0 引脚。

12、根据 PCF8591控制字寄存器定义，要求：禁用模拟信号输出，A/D设置为单端输入，使用通道自增1，选择通道0，则控制字节为 ==0x04==。

13、51系列单片机最小系统应至少包括 单片机芯片、晶振电路、复位电路 和 电源 等部分，请在图四将最小系统补充完整。

14、按照公共端的极性，数码管可以分为 共阴 极和 共阳 极两种，图四中的数码管属于 共阳 极，在P2.0引脚输出 低（高或低）电平时才可能点亮。

15、数码管有 静态 显示与 动态 显示两种显示方式，当数码管位数较多时，为了节省I/O口，一般使用 ==动态== 显示方式。

16、图四中S1、S2两个按键，按下时I/O口将检测到 低（高或低）电平，没按下时则检测到 高（高或低）电平。

17、51单片机有5个中断源，分别是 INT0(外部中断0)、定时器T0中断、INT1(外部中断1)、T1 和串口中断。对于定时器 T0中断与串口中断，已知 IP=0，则其中优先级较高的是 ==T0==；若已知PT0=0，PS=1，则其中优先级较高的是 ==串口==。

18、51单片机的 INT1中断，支持两种中断触发方式，分别为 低电平 触发和 下降沿 触发。

二、计算题

2、假设图一中 D1~D8等 LED的正向压降 VF为 2V，LED点亮所需电流 IF为5mA，请问 R1~R8的作用是什么？试计算 R1~R8的值。

作用为：==限流保护，防止过流烧毁 LED==

值为：==600Ω==

计算过程如下：

3、根据图三，写出光敏管电压V1与D的关系公式。当D分别为128与192时，V1分别是多少？

D = 128 时： ==2.5V==
D = 192 时： ==3.75V==

三、简答题 / 寄存器配置题

5、图一中 S1、S2两个按键为什么可以不使用上拉电阻？如果将 S1、S2连接到 P0口，是否需要上拉电阻？为什么？

S1、S2 连接到 P1/P2/P3 等准双向口，这些口内置上拉电阻，悬空时保持高电平，所以不需要外接。P0口是开漏输出，没有内置上拉，必须外接才能确定电平。

3、IE为中断允许控制寄存器。要求外部中断1和定时器TO中断允许，其他中断禁用，写出配置IE的C51语句，要求有分析过程。

分析：EA=1(总开), EX1=1, ET0=1 → 1000 0110 = 0x86

配置语句：IE = 0x86;

2、根据图三推导出PCF8591芯片的读寻址字节、写寻址字节。

A2/A1/A0 均接地 → 000。PCF8591 高 4 位固定 1001。

写地址：==0x90==
读地址：==0x91==

3、IE为中断允许控制寄存器。要求串口中断和定时器TO中断允许，其他中断禁用，写出配置IE的C51语句，要求有分析过程。

分析：EA=1(总开), ES=1, ET0=1 → 1001 0010 = 0x92

配置语句：IE = 0x92;

四、程序补充题

简答2：外部中断 INT0 + LED 控制

#include ___①
#define uchar unsigned char
#define uint unsigned int
void DelayXms(uint ms) { uchar i; while(ms--) for(i=0;i<123;i++); }
void main()
{
    IT0 = ___②;
    EX0 = ___③;
    EA  = ___④;
    while(1) { P2 = ___⑤; }
}
void isr_INT0(void) interrupt ___⑥
{
    P2 = ___⑦;
    ___⑧;
    P2 = ___⑨;
    ___⑩;
}

空号	答案	说明
①	`<reg51.h>`	51 头文件
②	`1`	下降沿触发
③	`1`	开 INT0
④	`1`	开总中断
⑤	`0xFF`	全灭等待
⑥	`0`	INT0 中断号
⑦	`0x55`	LED
⑧	`DelayXms(500)`	延时 0.5s
⑨	`0xAA`	LED
⑩	`DelayXms(500)`	延时 0.5s

简答6：按键扫描 + 数码管显示

#include ___①
#define uchar unsigned char
sbit K1 = ___②;
uchar code seg[] = {___}; // ③
void DelayXms(uchar ms) { uchar i; while(ms--) for(i=0;i<123;i++); }
uchar KeyScan(void)
{
    static bit kp = 0;
    if((K1 == 0) && (kp == 0))
    { DelayXms(10); if(K1 == 0) { kp = 1; return 1; } }
    else if((kp == 1) && (K1 != 0)) { kp = ___④; }
    return 0;
}
void ___⑤
{
    uchar key_val = 0, num = 0;
    while(1)
    {
        key_val = ___⑥;
        if(key_val == ___⑦) { num++; if(___⑧) num = 0; }
        ___⑨ = seg[num];
        ___⑩;
    }
}

空号	答案	说明
①	`<reg51.h>`	51 头文件
②	`P3^2`	按键接 P3.2
③	`{0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}`	0~9 共阴段码
④	`0`	释放后清标志
⑤	`main()`	主函数
⑥	`KeyScan()`	读按键
⑦	`1`	有按键按下
⑧	`num > 9`	超 9 归零
⑨	`P0`	段码送 P0
⑩	`DelayXms(10)`	消抖/刷新

简答7：外部中断 INT1 + 数码管显示

#include ___①
#define uchar unsigned char
uchar code seg[] = {.....};
void DelayXms(uint ms) { uchar i; while(ms--) for(i=0;i<123;i++); }
void main(void)
{
    IT1 = ___②;
    EX1 = ___③;
    EA  = ___④;
    P2 = 0xFF;
    ___⑤;
}
void isr_INT1(void) interrupt ___⑥ { /* 中断服务 */ }

空号	答案	说明
①	`<reg51.h>`	51 头文件
②	`1`	下降沿触发
③	`1`	开 INT1
④	`1`	开总中断
⑤	`while(1);`	主循环等待
⑥	`2`	INT1 中断号

五、程序设计题

1、请基于图一所示电路，晶振为12MHz，用C语言编程实现以下功能：当按下S1时，所有LED灯按亮灭各约0.5s的节奏闪烁，按下S2时编号为D1、D3、D5、D7的奇数组 LED与编号为 D2、D4、D6、D8的偶数组 LED交替闪烁，闪烁的亮灭时间各约1s。

#include <reg51.h>

unsigned char Key()
{
    unsigned char num = 0;
    if(P3_2 == 0){Delay(20);while(P3_2==0);Delay(20);num=1;}
    if(P3_3 == 0){Delay(20);while(P3_3==0);Delay(20);num=2;}
    return num;
}

void Delay(unsigned int ms)
{
    unsigned int i,j;
    for(i=0;i<ms;i++)
        for(j=0;j<120;j++);
}

void main()
{
    unsigned char mode = 0;
    unsigned char key;
    P2 = 0xFF;
    while(1)
    {
        key = Key();
        if(key) mode = key;

        if(mode == 1)
        {
            P2 = 0x00;
            Delay(500);
            P2 = 0xFF;
            Delay(500);
        }
        else if(mode == 2)
        {
            P2 = 0xAA;
            Delay(1000);
            P2 = 0x55;
            Delay(1000);
        }
        else
        {
            P2 = 0xFF;
        }
    }
}

2、采用定时器 T0中断方式实现上述功能，完成 C51程序编写。（LED闪烁0.5s）

#include <reg51.h>

// 计算50ms初值：65536 - 50000 = 15536
#define TL0_X (65536 - 50000) % 256
#define TH0_X (65536 - 50000) / 256

void main()
{
    TMOD = 0x01;  // 设置T0为16位定时器（方式1）
    TL0 = TL0_X;  // 设置初值，定时50ms@12MHz
    TH0 = TH0_X;
    EA = 1;       // 中断总开关使能
    ET0 = 1;      // T0中断使能
    TR0 = 1;      // 启动T0
    while(1);     // 主循环等待中断
}

void isr_t0() interrupt 1   // T0中断服务函数
{
    static unsigned char count = 0;  // 中断计数变量
    TL0 = TL0_X;  // 重装初值（方式1不会自动重装，必须手动写）
    TH0 = TH0_X;
    count++;

    if(count >= 20)  // 50ms × 20 = 1000ms = 1s
    {
        count = 0;
        P1  = ~P1 ;  // 翻转LED状态
    }
}

5、51单片机A和51单片机B通过串口通信，A每隔100ms向单片机B发送本人学号的后两位（1个字节）。假设晶振频率为11.0592MHz，试编程实现A的功能。

#include <reg51.h>

void delayms(unsigned int n)  // ms延时函数
{
    unsigned int i, j;
    for(i = 0; i < n; i++)
        for(j = 0; j < 123; j++);  // 本层循环实现延时1ms
}

void main()
{
    SCON = 0x50;   // 设置为串口方式1，允许收/发
    TMOD = 0x20;   // 设置T1为定时方式2，8位初值重载；T1用于产生串口波特率
    TL1 = 0xfd;    //
    TH1 = 0xfd;    // 9600bps@11.0592MHz 定时初值
    TR1 = 1;       // 启动T1
    while(1)
    {
        SBUF = 23;   // 串口发送学号，假设学号是23
        while(TI == 0);  // 等待发送完成
        TI = 0;      // 清零TI，便于下一次发送
        delayms(100);  // 延时100ms
    }
}

6：基于图四所示电路，设51单片机的晶振频率为12MHz，要求使用定时器To控制数码管以1s间隔从9开始倒数至o，无限循环。采用定时器To中断方式实现上述功能，完成C51程序编写。单位数码管

#include "reg51.h"

// 50ms定时宏定义（12MHz）
#define TL0_X  (65536-50000)%256
#define TH0_X  (65536-50000)/256

// 共阴极数码管段码0~9
unsigned char code seg[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
unsigned char num = 9;   // 初始显示数字9
unsigned int  cnt = 0;   // 中断计数，20次=1s

void main()
{
    TMOD = 0x01;    // T0配置为16位定时器模式1
    TL0 = TL0_X;    // 装载定时初值
    TH0 = TH0_X;
    EA = 1;         // 开启总中断开关
    ET0 = 1;        // 使能定时器0中断
    TR0 = 1;        // 启动T0定时器

    P0 = seg[9];    // 上电默认显示数字9
    while(1);       // 主循环空循环，等待中断触发
}

void isr_t0() interrupt 1
{
    // 重装定时初值，和课件模板完全相同
    TL0 = TL0_X;
    TH0 = TH0_X;

    cnt++;
    if(cnt >= 20)
    {
        cnt = 0;
        P0 = seg[num]; // P0输出数码管段码
        num--;
        if(num < 0) num = 9;
    }
}

7：如图一所示电路，设单片机的晶振频率12MHz。要求使用定时器To通过P2.o引脚输出一个周期为10ms、占空比为50%的PWM方波，用于控制某外部设备。请基于To的定时中断方式实现PWM输出功能，定时器的工作方式不限，完成C51程序编写。

#include <reg51.h>

#define TL0_X (65536-5000)%256
#define TH0_X (65536-5000)/256

void main()
{
    TMOD = 0x01;   //设置T0为定时器，方式1-16位
    TL0 = TL0_X;   //装载初值
    TH0 = TH0_X;
    EA = 1; //中断总允许打开
    ET0 = 1;//T0中断打开
    TR0 = 1;//启动T0定时器
    while(1);//主循环
}
void isr_t0() interrupt 1
{
    TL0 = TL0_X;
    TH0 = TH0_X;
    P2_0 = ~P2_0; //输出翻转
}

刷题2

作业3

1、写出外部中断 0/1、定时/计数器 0/1、串口中断的外部引脚是哪些？他们的优先级是什么样的？

答案：

中断源	引脚
INT0（外部中断 0）	P3.2
T0（定时/计数器 0）	P3.4
INT1（外部中断 1）	P3.3
T1（定时/计数器 1）	P3.5
串口	P3.0(RXD) + P3.1(TXD)

优先级（同优先级时硬件查询次序）：INT0 > T0 > INT1 > T1 > 串口

分析：51 单片机有 2 级中断优先级，通过 IP 寄存器设定。同优先级内按上述硬件查询次序排队，外部中断 0 最高，串口最低。

2、写出定时器的 4 种工作方式，并简述他们各自的特点。

答案：

方式	位数	计数范围
方式 0	13 位	1～8192
方式 1	16 位	1～65536
方式 2	8 位自动重装	1～256
方式 3	T0 拆为两个 8 位	1～256

分析：
- 方式 0：TL 只用低 5 位 + TH 全 8 位，兼容早期 8048 系列，现在用得少。
- 方式 1：最常用，16 位定时/计数。每次溢出后必须手动重装 THx/TLx。
- 方式 2：TH 存初值，TL 计数；TL 溢出后 TH 值自动重装到 TL。适合做串口波特率发生器。
- 方式 3：仅 T0 可用，将 T0 拆为两个独立的 8 位计数器（TL0 + TH0），TH0 借用 T1 的 TR1 和 TF1。

3、请写出一个外部中断 0 的初始化程序，要求外部中断 0 使用边沿触发方式。

#include <reg51.h>

void main(void)
{
    IT0 = 1;    // INT0 边沿触发（下降沿）
    EX0 = 1;    // 使能 INT0 中断
    EA  = 1;    // 开总中断
    while(1);   // 主循环等待中断
}

void isr_INT0(void) interrupt 0   // INT0 中断号 = 0
{
    // 中断服务程序
}

4、如图所示，设置系统时钟为 12MHz，编程实现从 P1.0 引脚上输出一个周期为 5ms 的方波，要求使用定时器 1 工作方式 2 进行设计。

分析：12MHz → 机器周期 1μs。方式 2 最大定时仅 256μs，无法直接做到 2.5ms（半周期）。采用 250μs 定时 + 软件计数 10 次 = 2.5ms 翻转。初值 = 256 − 250 = 6。

#include <reg51.h>
sbit P10 = P1^0;

void main(void)
{
    TMOD = 0x20;   // T1 方式 2（8 位自动重装）
    TL1 = 6;       // 初值 = 256 − 250 = 6，定时 250μs
    TH1 = 6;       // 自动重装值
    EA  = 1;       // 开总中断
    ET1 = 1;       // 使能 T1 中断
    TR1 = 1;       // 启动 T1
    while(1);      // 主循环等待中断
}

void isr_t1(void) interrupt 3   // T1 中断号 = 3
{
    static unsigned char count = 0;

    count++;
    if(count >= 10)        // 250μs × 10 = 2.5ms（半周期）
    {
        P10 = ~P10;        // 翻转 → 周期 5ms，占空比 50%
        count = 0;
    }
}

方式 2 是自动重装，ISR 中不需要手动重装 TL1/TH1。

作业4

1、串口异步通信由哪几部分组成？分别写出串口在工作方式 1 和工作方式 2 时数据帧的组成部分。

串口异步通信由：起始位、数据位、校验位（可选）、停止位 组成。

方式	帧结构	总位数
方式 1	1 起始位（0）+ 8 位数据（D0～D7）+ 1 停止位（1）	10 位
方式 2	1 起始位（0）+ 9 位数据（D0～D7 + TB8/RB8）+ 1 停止位（1）	11 位

方式 1 是最常用的 8 位异步通信（类似 8N1），方式 2/3 多了第 9 位可用于多机通信或奇偶校验。

2、IIC 的两根线是哪两根线？PCF8591 的控制寄存器的器件地址是怎么样的？

I2C 两根线：SDA（串行数据线）、SCL（串行时钟线）
都需要上拉电阻（开漏输出）

PCF8591 器件地址：

位	7	6	5	4	3	2	1	0
含义	1	0	0	1	A2	A1	A0	R/W
	固定标识	固定	固定	固定	硬件地址	硬件地址	硬件地址	0=写,1=读

写地址：1001 A2A1A0 0，A 全部接地时 = ==0x90==
读地址：1001 A2A1A0 1，A 全部接地时 = ==0x91==

3、设置一个串口发送程序，要求：工作方式 1，波特率 4800bps，晶振 11.0592MHz，发送数据 0x11～0x88，每间隔 2 秒发送一个，8 个发完后循环。

分析：11.0592MHz，4800bps，SMOD=0 → 初值 = 256 − 11059200/(384 × 4800) = 256 − 6 = 250 = 0xFA

#include <reg51.h>

// 发送数据表
unsigned char code table[] =
{0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88};

void delayms(unsigned int n)    // ms 延时
{
    unsigned int i, j;
    for(i = 0; i < n; i++)
        for(j = 0; j < 123; j++);
}

void main(void)
{
    unsigned char i;

    SCON = 0x50;   // 串口方式 1，REN=1（允许接收，发/收两用）
    TMOD = 0x20;   // T1 方式 2，8 位自动重装
    TL1 = 0xFA;    // 4800bps @ 11.0592MHz
    TH1 = 0xFA;
    TR1 = 1;       // 启动 T1 产生波特率

    while(1)
    {
        for(i = 0; i < 8; i++)
        {
            SBUF = table[i];       // 发送当前字节
            while(TI == 0);        // 等待发送完成
            TI = 0;                // 软件清零
            delayms(2000);         // 间隔 2 秒
        }
    }
}

练习

题目+对应答案整理

1题目：51单片机的位数是______。答案：8位

2题目：单片机的外接晶振频率为12MHz时，一个机器周期为____；当外接晶振频率为6MHz时，一个机器周期为____。答案：1μs；2μs

3题目：在C51的数据类型中，char型的数据值域为____。答案：-128~127（signed char，1字节8位）

4题目：51系列单片机的CPU由运算器、控制器和布尔处理器组成，主要完成____、____和____等功能。答案：算术和逻辑运算；程序控制；数据传输与接口管理

5题目：51单片机最小系统主要组成部分有：、、、。答案：单片机芯片、电源电路、时钟电路、复位电路

6题目：简述“if…else…语句”，“switch语句”的使用方法。

1. if…else语句用于分支判断，依靠条件表达式真假选择执行代码：

单if：条件成立执行内部代码，不成立直接跳过；
if+else：条件成立执行if代码，不成立执行else代码；
if…else if…else：多条件依次判断，匹配到第一个成立条件即执行对应代码。适合区间范围、复杂逻辑比较判断。

2. switch语句用于多固定等值分支判断：以变量匹配case后的常量值，匹配成功执行对应case内代码；搭配break可跳出分支避免穿透；default用于处理所有case都不匹配的兜底情况。适合变量等于固定数值的多分支场景。

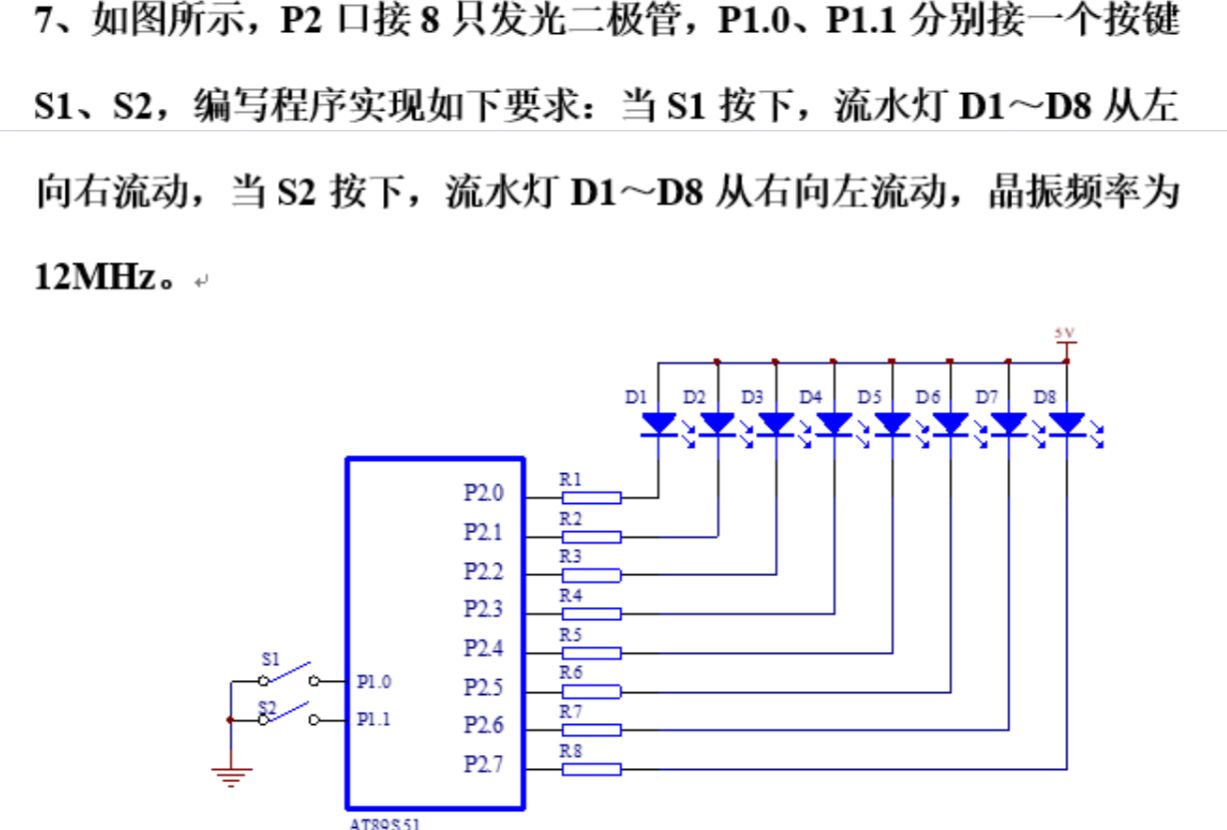

8、如图所示，P2口接8只发光二极管，P1.0、P1.1分别接一个按键S1、S2，编写程序实现如下要求：当S1按下，流水灯D1～D8从左向右流动，当S2按下，流水灯D1～D8从右向左流动，晶振频率为12MHz。

alt text

#include <reg51.h>
sbit S1 = P1^0;
sbit S2 = P1^1;

void Delayms(unsigned int ms)    // ms 延时 @ 12MHz
{
    unsigned int i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 123; j++);
}

unsigned char Key()
{
    unsigned char num = 0;
    if(P3_2 == 0){Delay(20);while(P3_2==0);Delay(20);num=1;}
    if(P3_3 == 0){Delay(20);while(P3_3==0);Delay(20);num=2;}
    return num;
}

void main(void)
{
    unsigned char dir = 1;       // 1=左→右, 2=右→左
    unsigned char led = 0xFE;    // 初始：D1 亮 (11111110)
    unsigned char key;
    unsigned char i;

    while(1)
    {
        key = Key();         // 扫描按键
        if(key) dir = key;       // 按下后切换方向

        // 流水灯单步移动
        P2 = led;
        Delayms(200);            // 每步约 200ms

        if(dir == 1)             // 左→右：左移，低位补 1
        {
            led = (led << 1) | 0x01;
            if(led == 0xFF)      // 全灭？从头开始
                led = 0xFE;
        }
        else                     // 右→左：右移，高位补 1
        {
            led = (led >> 1) | 0x80;
            if(led == 0xFF)
                led = 0x7F;      // D8 亮 (01111111)
        }
    }
}

刷题3

微处理器与接口技术期中测试（题目+标准答案一一对应）

一、填空题（共20分，每空1分）

1. 题目：P3口中，用于串行通信发送数据的引脚是____，接收数据的引脚是____。答案：TXD；RXD

2. 题目：8051单片机的复位引脚是____，正常工作状态下该引脚为____电平，输入____电平并维持2个机器周期以上会触发单片机复位。单片机复位电路支持____复位和____复位两种方式。其中，____复位是通过按键并联电解电容实现。答案：RST；低；高；上电；按键；按键

3. 题目：外部中断0通过____引脚接收中断请求信号，该引脚出现____/下降沿触发中断；外部中断1通过____引脚接收中断请求信号。答案：P3.2(INT0)；低电平；P3.3(INT1)

4. 题目：P1口内部集成了____电阻，因此可直接作为通用I/O口使用；答案：上拉

5. 题目：定时器0的外部计数脉冲从P3.4引脚，即____引脚输入；定时器1工作在方式0、1、2时，溢出中断标志位TF1在中断响应后会自动____（自动/手动）清零。答案：T0；自动

6. 题目：单片机使用____和____引脚间连接晶振，与两个无极性电容共同构成晶振振荡电路。答案：XTAL1；XTAL2

7. 题目：单片机最小系统是使单片机工作的最小电路单元。单片机的最小系统包括单片机电源、、。答案：复位电路；时钟电路

二、根据图2独立按键与LED接口电路答题（16分，每空1分）

1. 题目：独立按键S1连接到单片机的____引脚，按键闭合时此引脚输入____电平。答案：P1.0；低

2. 题目：发光二极管D1的负极接单片机的____引脚，此引脚输出____电平时，发光二极管亮，输出____电平时，发光二极管熄灭。答案：P2.0；低；高

3. 题目：与D1串联的R1电阻为限流电阻，保护二极管使其电流不过大。设D1的导通电压为2V，D1工作电流为10mA，则R1阻值取____。计算式：(5-2)V/10mA=300Ω 答案：300Ω

补全按键控制LED代码

题目：补全如下逻辑代码

if(S1==0 )//判断S1开关是否闭合 { LED=0; //点亮LED } else //开关未闭合 { LED=____; //熄灭LED }

答案：1

三、数码管题目（19分，每空1分）

1. 题目：数码管显示分为动态显示和____显示。静态显示占用IO少，无需动态刷新。按公共极的接法，数码管分为____数码管和____数码管。共阳极数码管公共极接____电平。答案：静态；共阴极；共阳极；高

2. 题目：共阴极数码管的公共极接____电平或地。共阳极数码管的公共极接____电平。答案：低；高

3. 题目：共阳极数码管要显示字符'6'，dp为最高位，段码二进制____，十六进制____；显示字符'1'二进制____，十六进制____。答案：10000010；0x82；11111001；0xF9

4. 题目：补全按键计数代码，按键按下num自增，到10归零

uchar key_val;//按键值变量 uchar num=0;//计数值 while(1) { key_val = key_scan();//按键扫描 if(key_val==1) //有按键按下 { num=num+1; if(num==10) num=0;//归零 } }

填空： if(key_val==____) 答案：1

四、外部中断0编程题（20分，每空2分）

题目：图5电路，程序启动8只LED全亮；按下K1触发外部中断0，LED闪烁4次（全亮500ms、全灭500ms）；下降沿触发INT0，补全代码。

#include <reg51.h>
#define uint unsigned int
#define LED P1

void delayms(uint ms)    // ms 级延时 @ 12MHz
{
    uint i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 123; j++);
}

void main()
{
    EA  = ___①;    // 中断总使能
    EX0 = 1;        // 外部中断 0 使能
    IT0 = ___②;    // 外部中断 0 下降沿触发
    LED = 0x00;     // 初始全亮
    while(1);
}

void isr_x0() interrupt ___③
{
    uint i;
    for(i = 0; i < 4; i++)
    {
        LED = 0x00;   delayms(500);
        LED = 0xFF;   delayms(500);
    }
}

空号	答案	说明
①	`1`	开总中断
②	`1`	下降沿触发
③	`0`	INT0 中断号 = 0

五、定时器大题（25分，填空15分+编程10分）

填空部分（每空1分）

1. 题目：51单片机有2个16位可编程定时器T0、T1。支持两种工作模式：模式和____模式。定时模式计数脉冲来自晶振12分频；计数模式脉冲来自引脚。答案：定时；计数；T0(P3.4)、T1(P3.5) 2. 题目：外接12MHz晶振，定时模式计数脉冲周期为____μs。答案：1 3. 题目：T0/T1共____种工作方式；方式0为____位、方式1为____位、方式2为____位；方式____支持初值自动重装，TH存放初值，TL存放计数值。答案：4；13；16；8；2 4. 题目：12MHz晶振，T0方式1定时10ms，初值公式：65536-；赋值语句：TL0=%256；TH0=____/256 答案：10000；65536-10000；65536-10000

编程题（10分）：T0 方式 1 定时中断，P1.0 接 LED，每 20ms 翻转一次，12MHz 晶振，LED 初始亮。

#include <reg52.h>
sbit D1 = P1^0;

#define TL0_X  (65536 - 20000) % 256
#define TH0_X  (65536 - 20000) / 256

void main(void)
{
    TMOD = 0x01;   // T0 方式 1
    TL0 = TL0_X;
    TH0 = TH0_X;
    EA = 1;        // 开总中断
    ET0 = 1;       // 开 T0 中断
    TR0 = 1;       // 启动 T0
    D1 = 0;        // 初始点亮
    while(1);
}

void isr_t0() interrupt 1    // T0 中断号 = 1
{
    TL0 = TL0_X;   // 方式 1 必须手动重装初值
    TH0 = TH0_X;
    D1 = ~D1;      // 翻转 LED
}

刷题1 ​

一、填空题 ​

二、计算题 ​

三、简答题 / 寄存器配置题 ​

四、程序补充题 ​

简答2：外部中断 INT0 + LED 控制 ​

简答6：按键扫描 + 数码管显示 ​

简答7：外部中断 INT1 + 数码管显示 ​

五、程序设计题 ​

刷题2 ​

作业3 ​

作业4 ​

练习 ​

刷题3 ​

刷题1
